MAKE YOUR AUDIENCE GO WILD.適用于大型場館演出的新型激光投影機
◎ 緊湊輕巧的20,000流明級激光熒光輪投影機探索新的可能性

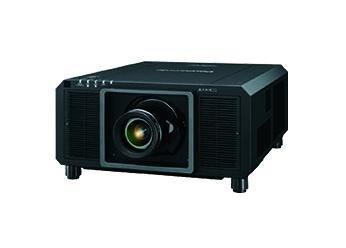

PT-SRQ22KC投影機突破了以往在舞臺演出應用中的使用限制，拓展了創新思路。作為緊湊輕巧的20,000流明級激光投影機， PT-SRQ22KC投影機只需兩名技術人員即可輕松搬運，采用全密封光學組件和無過濾網散熱系統，實現了20,000小時*1免維護運行。現在，松下又推出了開創性的PT-SRQ22KC投影機，更小更輕的20,000流明級4K+激光投影機。它提供相同的免維護設計，同時擁有無懈可擊的4K+畫質。加之與三芯片DLPTM投影機兼容的鏡頭陣容，PT-SRQ22KC投影機使世界級的投影既流暢且具高成本效益。
*1 此時，亮度輸出降低至約50%。符合IEC62087：2008 Broadcast Content 標準，普通模式，動態對比度模式：3，在溫度為35°C、海拔高度為700米且顆粒物濃度為0.15mg/m3的條件下。使用大約20,000小時后建議聯系經銷商對設備進行清潔或檢查。 使用環境及狀況的不同將影響更換周期。
◎ 松下特有技術實現4K+
• 四倍像素驅動技術實現4K+分辨率
PT-SRQ22KC投影機搭載2,560 x 1,600像素(WQXGA)的高速DMD芯片，通過水平垂直移動像素將分辨率提升四倍，實現了超越4K的分辨率。四倍像素驅動結合真實運動處理器240Hz插幀技術，實現了電影級5,120 x 3,200像素(4K+/16:10)圖像。該強大的處理引擎使視頻效果流暢精準，文本細節清晰可見。
• 真實運動處理器減少動態模糊
真實運動處理器通過精密算法為每個圖像創建額外的三幀，將原來的60幀/秒提高至240幀/秒，由此呈現出流暢、逼真的動態畫面，適用于體育賽事及其他快節奏的視頻播放。此外，圖像可以通過SDI、DVI-D和HDMI同步輸入信號*2實現。經過改善的光學引擎，有效提高了動態畫面的清晰度，實現更佳的分辨率、對比度和畫面流動性。
* 刷新率的變化取決于垂直掃描頻率。 注意：以4K+分辨率投影時，刷新率將從240Hz降至60Hz。
• 提供更高亮度的影片級4K+影像
PT-SRQ22KC可投影出明亮的影片級 4K+(5,120 x 3,200)圖像，無可見像素點，再現清晰自然的影像。采用既能保持高亮度，又能提高畫質的四倍像素驅動，實現超高分辨率視覺體驗，驚艷全場。
• 支持BT.2020和HDR
PT-SRQ22KC投影機搭載符合BT.2020色域標準的仿色模式，可再現比傳統標準更加寬廣的色域。此外，支持HDR(高動態范圍)。從暗場到亮場，均可再現鮮艷的圖像。
• 自動伽瑪和色彩空間選擇功能
當HDR視頻信號通過HDMI® *3或DIGITALLINK輸入時，投影機可讀取其EDID并自動選擇適合的伽瑪和色彩空間模式，實現自然的HDR圖像。當啟用此功能時，視頻以出色的質量投影出來，省去了手動選擇的麻煩。
• 降噪功能增強HDR效果
松下全新的降噪技術可以消除傳統圖像暗區的噪點。這些新型投影機 有效地消除了暗區的圖像噪點，且不降低亮區亮度。而PT-SRQ22KC投影機能讓觀眾體驗壯觀的HDR視頻，不受黑雜波的干擾。
*2 如需使用HDMI和DVI-D接口，需另行配備SLOT NX板。幾何圖形校正軟件及其升級組件不支持同步視頻信號輸入。
*3 需配備選配件ET-MDNHM10C接口板。
◎ 圖像質量躍升一個層次+
• 圖像細節清晰處理器5+呈現逼真的影像
Panasonic新一代電路技術逐幀分析圖像，使細節更加清晰。強大的處理算法通過提取分布在四個頻段的數據，從而優化、校正了圖像輪廓并有效降低圖像噪點。超高清畫面增強處理器，使4K+圖像細節更清晰。
• 強光色彩補正功能3
Panasonic 強光色彩補正功能3可以防止圖像在光線充足的環境下發白，同時保證了實物投影和多臺投影應用的呈現效果。通過傳感器接收到的信息調節清晰度、伽瑪曲線并校正色彩，以適應現場條件。
• 對比度同步和快門同步功能
對比度同步功能可在多臺投影系統中實現動態對比度的同步控制，確保畫質一致性。快門同步功能可實現快門開/關時間的同步。
• 亮度均勻性高達90%
由于可對白平衡進行精確的控制，SOLID SHINE激光投影機可呈現卓越的屏幕亮度均勻性。屏幕四角、邊緣和中心的亮度均勻性大于90%。
• 多臺投影機亮度色彩控制
傳感器可檢測屏幕色彩和亮度差異，自動進行校正，確保多臺投影畫面的均勻性，長期與短期使用更加便捷并節約成本。
• 根據使用需求，實現低成本化
基于PT-SRQ22KC投影機的設計特點，可免維護運行20,000小時*4，即使在惡劣的操作環境下也無需更換過濾網或光源。在監控室、虛擬仿真或者光線較暗的博物館、天文館中，往往不需要將亮度設定為最大值，此時可以設定為節能模式，運行時間可延長至24,000小時*4。在該模式下，亮度衰減平緩且能保持色彩一致性，可以長時間保持高畫質并實現更低的總持有成本。
• 360°全方位自由安裝
SOLID SHINE激光光源投影機可360°全方位自由安裝。大范圍電動位移調節及豐富的可選鏡頭使PT-SRQ22KC投影機實現任意角度安裝，且不影響圖像質量。
• 專業版幾何圖形校正軟件與升級組件
專業版幾何圖形校正軟件擴展了圖像校正功能并簡化了多臺投影系統的安裝調試。免費版軟件可通過網絡實現色彩匹配、邊緣融合和其他功能�？蛇x的升級組件和插件進一步簡化了安裝調試。
• 快速啟動,快速關機
PT-SRQ22KC投影機無需開機預熱和關機冷卻，幾乎可以達到開機即刻成像。用戶可根據需求隨時打開或關閉。
*4 此時，亮度輸出降低至約50%。符合IEC62087：2008Broadcast Content 標準，普通模式，動態對比度模式：3，在溫度為35°C、海拔高度為700米且顆粒物濃度為0.15mg/m3的條件下。使用大約20,000小時后建議聯系經銷商對設備進行清潔或檢查。 使用環境及狀況的不同將影響更換周期。
◎ 精心設計實現持續明亮、可靠和高效的投影
• 無過濾網激光設計實現20,000小時*4免維護運行
PT-SRQ22KC投影機是采用無過濾網設計的20,000流明級激光投影機，實現20,000小時*4免維護運行。這是通過全密封的光學引擎和特有的單向通風散熱的內部冷卻系統實現。投影機可長時間連續運行，無需定期維護，節省了運營商的維護時間和成本。無過濾網設計，亮度可控和逐步線性衰減等特點，切實為您節省成本。
• 防塵光學模塊與雙驅動激光光學引擎*4免維護運行
P此系列投影機采用防塵設計，以保持基于冗余電路的雙驅動激光模塊帶來的出眾亮度。密封性光學模塊有助于防止故障和保持亮度。通過了在多塵環境下嚴格的防塵測試，可以更長時間地保持高亮度。
• 備份輸入功能
當主信號源出現故障時*5，備份輸入設置確保投影機可立即自動切換至輔信號源，確保投影圖像不被中斷。備份信號切換時不會出現畫面黑屏。 注：主輔信號格式必須相同。
◎ 支持Art-Net舞臺燈光協議、
• Crestron ConnectedTM和PJLinkTM
PT-SRQ22KC投影機支持Art-Net舞臺燈光協議。投影機可直接連入調光控制臺，從而被控制臺控制。同時支持CrestronConnectedTM和PJLinkTM(Class 2)，可使投影機輕松集成到現有的影音系統中。
• 電動會聚調整功能
為了提高系統靈活性和安裝通用性，增加了電動會聚調整功能*6，可垂直、水平調節0.25個像素點。大大節省了會聚調整時間。
內置多畫面拼接系統
多畫面拼接系統通過邊緣融合、色彩匹配及數字圖像放大功能優化了多畫面顯示效果。
• 邊緣融合：相鄰的畫面邊緣能夠被重疊顯示，同時重疊部分的亮度也能夠被控制。
• 色彩匹配：通過電腦端的控制軟件修正各臺投影機投射出來的細微色彩差異。
• 數字圖像放大：允許圖像被放大到10 倍(水平/垂直)*7，能夠投影較大的多屏拼接圖像，可同時進行多達100臺(10×10)的無縫拼接。
• 內置幾何校正功能
幾何校正功能可以通過遙控器對投射在特殊曲面形狀屏幕的圖像進行校正。通過四角校正功能，可以單獨調整每個角。校正曲面屏幕時，可以保持屏幕寬高比不變，也可以關閉保持寬高比功能，以便最有效地利用屏幕區域。
• 幀延遲設定功能
PT-SRQ22KC投影機可對幀同步進行微調。用戶能以0.01ms增量設置幀延遲，以完全達到視頻同步。當與松下其他投影機，例如PT-SDZ21K2C一起使用時，提高了系統間的兼容性。
*5 主/輔輸入端口組合固定。當主輸入(或輔輸入)端口的輸入信號中斷時，自動切換為輔輸入(或主輸入)。只用當主、輔輸入信號格式相同時才可實現備份輸入功能。
*6 當四倍像素驅動設置為“開啟”或“關閉”，單路輸入或者多路輸入，啟用幾何校正功能時均可使用。使用會聚功能時分辨率和圖像銳度會降低。
*7 當輸入分辨率不變的情況下，無法保證通過數字變焦功能放大的圖像質量。
◎ 投影機管理控制靈活性
• DIGITAL LINK單線控制和視頻連接
DIGITAL LINK 可通過一根CAT5e（STP）或更高型號網線，傳輸視頻和控制信號。最長可傳輸全高清視頻信號150米、4K信號50米*9。使用選配件高清數字傳輸盒，可使安裝更為簡便，同時降低使用成本。
• 視頻顯示設備監控軟件
Panasonic 視頻顯示設備監控軟件可通過局域網最多控制2,048臺投影機，功能系統圖實現可視化并可自動搜索設備。此軟件支持提前預警軟件功能(90天免費試用版)。這些高級功能可實現實時監控、異常檢測及事前通知維護時間。管理員可以實現無縫控制和實時監控以防止?jié)撛诘膯栴}出現，節省時間的同時提高了系統的可靠性。
• 智能移動終端控制
智能移動終端控制是一款功能強大的手機應用程序，能夠?qū)?Panasonic 投影機進行遠程控制。在iPhone或平板電腦上安裝智能移動終端控制，通過局域網連接與其兼容的 Panasonic 投影機，并進行多種控制功能，包括:鏡頭調整、輸入切換、狀態監控等。
*9 高清數字傳輸盒ET-YFB100C/ET-YFB200C不支持4K信號。配備ET-YFB200C且設置為長距模式時可以傳輸1080p或以下信號長達150米。
*10 軟件功能因型號不同而存在差異。
| 投影距離：PT-SRQ22KC(16:10 寬高比) |
| 圖像對角線尺寸 |
投影距離(A ) |
ET-D75LE6
ET-D3LEW60C |
ET-D75LE10C |
ET-D3LEW10C |
ET-D75LE20C ET-D3LES20C |
ET-D75LE30C |
ET-D75LE40C |
ET-D75LE8
ET-D3LET80C |
ET-D3LEW50C |
| 小至 |
大至 |
小至 |
大至 |
小至 |
大至 |
小至 |
大至 |
小至 |
大至 |
小至 |
大至 |
小至 |
大至 |
1.78
[70˝] |
1.46
(4.8) |
1.75
(5.7) |
2.05
(6.7) |
2.65
(8.7) |
1.99
(6.5) |
2.73
(9.0) |
2.64
(8.7) |
3.85
(12.6) |
3.82
(12.5) |
7.45
(24.4) |
7.37
(24.2) |
11.85
(38.9) |
11.65
(38.2) |
22.20
(72.8) |
1.09
(3.6) |
2.03
[80˝] |
1.68
(5.5) |
2.01
(6.6) |
2.35
(7.7) |
3.04
(10.0) |
2.28
(7.5) |
3.14
(10.3) |
3.03
(9.9) |
4.41
(14.5) |
4.38
(14.4) |
8.54
(28.0) |
8.45
(27.7) |
13.56
(44.5) |
13.37
(43.9) |
25.42
(83.4) |
1.25
(4.1) |
2.29
[90˝] |
1.90
(6.2) |
2.27
(7.4) |
2.65
(8.7) |
3.43
(11.3) |
2.58
(8.5) |
3.54
(11.6) |
3.42
(11.2) |
4.98
(16.3) |
4.94
(16.2) |
9.63
(31.6) |
9.52
(31.2) |
15.28
(50.1) |
15.09
(49.5) |
28.64
(94.0) |
1.42
(4.7) |
2.54
[100˝] |
2.11
(6.9) |
2.53
(8.3) |
2.96
(9.7) |
3.83
(12.6) |
2.88
(9.4) |
3.95
(13.0) |
3.81
(12.5) |
5.54
(18.2) |
5.51
(18.1) |
10.72
(35.2) |
10.60
(34.8) |
16.99
(55.7) |
16.81
(55.2) |
31.86
(104.5) |
1.58
(5.2) |
3.05
[120˝] |
2.55
(8.4) |
3.05
(10.0) |
3.57
(11.7) |
4.61
(15.1) |
3.47
(11.4) |
4.76
(15.6) |
4.59
(15.1) |
6.67
(21.9) |
6.63
(21.8) |
12.90
(42.3) |
12.75
(41.8) |
20.42
(67.0) |
20.25
(66.4) |
38.31
(125.7) |
1.91
(6.3) |
3.81
[150˝] |
3.20
(10.5) |
3.83
(12.6) |
4.48
(14.7) |
5.79
(19.0) |
4.36
(14.3) |
5.97
(19.6) |
5.76
(18.9) |
8.37
(27.5) |
8.32
(27.3) |
16.17
(53.1) |
15.98
(52.4) |
25.57
(83.9) |
25.41
(83.4) |
47.97
(157.4) |
2.41
(7.9) |
5.08
[200˝] |
4.29
(14.1) |
5.13
(16.8) |
6.00
(19.7) |
7.76
(25.5) |
5.84
(19.2) |
7.99
(26.2) |
7.71
(25.3) |
11.20
(36.7) |
11.12
(36.5) |
21.62
(70.9) |
21.36
(70.1) |
34.14
(112.0) |
34.01
(111.6) |
64.08
(210.2) |
3.23
(10.6) |
6.35
[250˝] |
5.37
(17.6) |
6.43
(21.1) |
7.52
(24.7) |
9.73
(31.9) |
7.32
(24.0) |
10.02
(32.9) |
9.65
(31.7) |
14.03
(46.0) |
13.93
(45.7) |
27.07
(88.8) |
26.74
(87.7) |
42.72
(140.2) |
42.61
(139.8) |
80.19
(263.1) |
4.06
(13.3) |
7.62
[300˝] |
6.46
(21.2) |
7.73
(25.4) |
9.05
(29.7) |
11.70
(38.4) |
8.80
(28.9) |
12.04
(39.5) |
11.60
(38.1) |
16.86
(55.3) |
16.74
(54.9) |
32.51
(106.7) |
32.12
(105.4) |
51.30
(168.3) |
51.21
(168.0) |
96.31
(316.0) |
4.89
(16.0) |
8.89
[350˝] |
7.54
(24.7) |
9.03
(29.6) |
10.57
(34.7) |
13.66
(44.8) |
10.28
(33.7) |
14.07
(46.2) |
13.55
(44.5) |
19.69
(64.6) |
19.55
(64.1) |
37.96
(124.5) |
37.50
(123.0) |
59.87
(196.4) |
59.81
(196.2) |
112.42
(368.8) |
5.71
(18.7) |
10.16
[400˝] |
8.63
(28.3) |
10.33
(33.9) |
12.09
(39.7) |
15.63
(51.3) |
11.76
(38.6) |
16.09
(52.8) |
15.50
(50.9) |
22.52
(73.9) |
22.36
(73.4) |
43.41
(142.4) |
42.88
(140.7) |
68.45
(224.6) |
68.40
(224.4) |
128.53
(421.7) |
6.54
(21.5) |
12.70
[500˝] |
10.80
(35.4) |
12.93
(42.4) |
15.13
(49.6) |
19.56
(64.2) |
14.73
(48.3) |
20.14
(66.1) |
19.39
(63.6) |
28.18
(92.5) |
27.98
(91.8) |
54.31
(178.2) |
53.63
(176.0) |
85.60
(280.8) |
85.60
(280.8) |
160.75
(527.4) |
8.19
(26.9) |
15.24
[600˝] |
12.97
(42.6) |
15.53
(51.0) |
18.18
(59.6) |
23.50
(77.1) |
17.69
(58.0) |
24.19
(79.4) |
23.29
(76.4) |
33.84
(111.0) |
33.60
(110.2) |
65.21
(213.9) |
64.39
(211.3) |
102.75
(337.1) |
102.80
(337.3) |
192.97
(633.1) |
9.84
(32.3) |
25.40
[1000˝] |
21.66
(71.1) |
25.94
(85.1) |
30.35
(99.6) |
39.24
(128.7) |
29.54
(96.9) |
40.38
(132.5) |
38.86
(127.5) |
56.48
(185.3) |
56.08
(184.0) |
108.79
(356.9) |
107.43
(352.5) |
171.36
(562.2) |
171.59
(563.0) |
–
– |
16.45
(54.0) |
| 投影距離：PT-SRQ22KC(16:10 寬高比 ) |
| 圖像對角線尺寸 |
ET-D75LE95C |
| (A) |
(B) |
(C) |
(D) |
(E) (F) |
| 小 至 大 至 小 至 大 至 |
| 3.05 [120˝] |
1.01
(3.31) |
1.04
(3.41) |
0.72
(2.35) |
-0.01
(-0.02) |
0.19
(0.63) |
0.42
(1.38) |
0.52
(1.69) |
0.74
(2.44) |
3.81
[150˝] |
1.26
(4.13) |
1.29
(4.22) |
0.97
(3.17) |
0.24
(0.79) |
0.27
(0.89) |
0.56
(1.83) |
0.60
(1.95) |
0.88
(2.89) |
5.08
[200˝] |
1.67
(5.48) |
1.70
(5.57) |
1.38
(4.52) |
0.65
(2.14) |
0.41
(1.33) |
0.79
(2.58) |
0.73
(2.39) |
1.11
(3.64) |
| 6.35 [250˝] |
2.08
(6.83) |
2.11
(6.93) |
1.79
(5.87) |
1.07
(3.49) |
0.54
(1.77) |
1.01
(3.32) |
0.86
(2.83) |
1.34
(4.38) |
7.62
[300˝] |
2.50
(8.19) |
2.52
(8.28) |
2.20
(7.23) |
1.48
(4.85) |
0.67
(2.20) |
1.24
(4.07) |
1.00
(3.26) |
1.57
(5.13) |
8.89
[350˝] |
2.91
(9.54) |
2.94
(9.63) |
2.62
(8.58) |
1.89
(6.20) |
0.81
(2.64) |
1.47
(4.82) |
1.13
(3.70) |
1.79
(5.88) |
| 10.16 [400˝] |
3.32
(10.89) |
3.35
(10.99) |
3.03
(9.93) |
2.30
(7.56) |
0.94
(3.08) |
1.70
(5.57) |
1.26
(4.14) |
2.02
(6.63) |
| 12.70 [500˝] |
4.15
(13.60) |
4.17
(13.69) |
3.85
(12.64) |
3.13
(10.26) |
1.21
(3.95) |
2.15
(7.07) |
1.53
(5.01) |
2.48
(8.13) |
| 15.24 [600˝] |
4.97
(16.31) |
5.00
(16.40) |
4.68
(15.35) |
3.95
(12.97) |
1.47
(4.83) |
2.61
(8.56) |
1.80
(5.89) |
2.93
(9.63) |
| 型號 |
PT-SRQ22KC |
| 電源規格 |
200–240V 交流電, 8.5 A , 50/60Hz (當使用 100-120V 交流電時，亮度會降低至約 50%) |
| 功耗 |
1,650W (節能待機模式下* 1 為 0.3W , 普通待機模式下為 4W) |
| DLP TM 芯片 |
控制面板尺寸 |
22.9mm (0.9英寸)對角線(16:10寬高比) |
| 顯示方式 |
DLP TM 芯片 x 3 |
| 顯示器像素 |
4,096,000(2,560 × 1,600) × 3, 共計12,288,000像素, 四倍像素驅動開啟時49,152,000 (12,288,000 x 4) |
| 刷新率 |
240Hz* 2 |
| 光源 |
激光二極管 |
| 亮度 |
21,000流明 (中心亮度)* 3 /20,000流明* 4 |
| 分辨率 |
4K + (5,120 x 3,200) (四倍像素驅動: 開啟) |
| 對比度* 4 |
20,000:1(全開/全關，動態對比度模式: 3) |
| 屏幕尺寸(對角線) |
1.78–25.4 m (70–1,000英寸) 16:10寬高比, 選用ET-D75LE8 / ET-D3LET80C時,1.78–15.24 m (70–600英寸)
選用ET-D75LE95C時, 3.05–15.24 m (120–600英寸) |
| 均勻性* 4 |
90% |
| 鏡頭 |
選配件(此型號不含標準鏡頭) |
| 光軸移動* 5 |
垂直(光軸位于屏幕中心) |
±59%(選用ET-D75LE6 / ET-D3LEW60C時±56% , 選用ET-D75LE95C時+69% – +84% )(電動) |
| 水平(光軸位于屏幕中心) |
±29%(選用ET-D75LE6 / ET-D3LEW60C時±19% , 選用ET-D75LE95C時±21% )(電動) |
| 梯形校正范圍 |
垂直: ±40°(選用ET-D3LEW50C時±22°, 選用ET-D75LE6/ET-D3LEW60C時±28°, 選用ET-D75LE95C時+5°), 水平: ±15° (選用ET-D75LE95C時0°) |
| 選用升級組件ET-UK20C后的梯形校正范圍 |
垂直: ±45° (選用ET-D75LE10C/ET-D3LEW10C/ET-D75LE20C/ET-D3LES20C時±40°, 選用ET-D3LEW50C時±22°, 選用ET-D75LE6/ET-D3LEW60C時±28°, 選用ET-D75LE95C時+5°),
水平: ±40° (選用ET-D3LEW50C/ ET-D75LE6/ET-D3LEW60C時±15°, 選用ET-D75LE95C時0°)
水平和垂直校正同時進行時，總值不能超過55° |
| 安裝方式 |
水平 / 垂直， 360° 自由安裝 |
| 終端接口 |
SDI 1 輸入 |
BNC x 1: 3G/HD/SD-SDI 輸入 , Dual-link HD-SDI (Link A), Dual-link 3G-SDI (Link 1), Quad-link HD-SDI (Link 1), Quad-link 3G-SDI (Link 1) |
| SDI 2 輸入 |
BNC x 1: 3G/HD/SD-SDI 輸入 , Dual-link HD-SDI (Link B), Dual-link 3G-SDI (Link 2), Quad-link HD-SDI (Link 2), Quad-link 3G-SDI (Link 2) |
| SDI 3 輸入 |
BNC x 1: 3G/HD/SD-SDI 輸入 , Dual-link HD-SDI (Link A), Dual-link 3G-SDI (Link 1), Quad-link HD-SDI (Link 3), Quad-link 3G-SDI (Link 3) |
| SDI 4 輸入 |
BNC x 1: 3G/HD/SD-SDI 輸入 , Dual-link HD-SDI (Link B), Dual-link 3G-SDI (Link 2), Quad-link HD-SDI (Link 4), Quad-link 3G-SDI (Link 4) |
| HDMI 輸入 |
— |
| DVI-D 輸入 |
— |
| RGB 1 IN |
— |
| RGB 2 IN |
— |
| 多臺投影機同步輸入 /3D 同步 1 輸入 / 輸出 |
BNC x 1(注:3D同步1輸入/輸出僅適用于PT-SRZ21KC/PT-SRS20KC) |
| 多臺投影機同步輸出 /3D 同步 2 輸出 |
BNC x 1(注:3D同步2輸出僅適用于PT-SRZ21KC/PT-SRS20KC) |
| 串行輸入 |
D-sub 9-pin (陰) x 1用于外部控制(與RS-232C相容) |
| 串行輸出 |
D-sub 9-pin (陽) x 1用于鏈路控制(與RS-232C相容) |
| 遙控1輸入 |
M3 立體聲 mini-jack x 1用于有線遠程控制 |
| 遙控1輸出 |
M3 立體聲 mini-jack x 1 用于鏈路控制 |
| 遙控2輸入 |
D-sub 9-pin (陰) x 1用于外部控制(并行) |
| DIGITAL LINK/局域網 |
RJ-45 x 1用于網絡, DIGITAL LINK連接(兼容HDBaseT ™ ), 100Base-TX,
支持Art-Net, PJLink ™ (Class 2), 飽和色, HDCP 2.2 |
| DC輸出 |
USB(類型A)×2, DC 5V, 共2A |
| 擴展槽 |
SLOT 1 / SLOT 2(共計2個端口) 用于連接擴展板卡, 兼容SLOT NX |
| 機身材料 |
模壓塑料 |
| 噪音水平* 4 |
46dB |
| 尺寸(寬×高×長) |
600mm x 307mm* 6x 745mm( 含凸起部分 );
598mm x 270mm* 7 x 725mm( 不含凸起部分 ) |
| 重量* 8 |
54.0kg |
| 運行環境 |
運行溫度: 0–45°C* 9 ; 運行濕度: 10–80 % (無冷凝) |
| 應用軟件 |
Logo傳送軟件, 視頻顯示設備監控軟件, 提前預警軟件, 專業版幾何圖形校正軟件(ET-UK20C升級組件, ET-CUK10C系列自動屏幕調整軟件), 智能移動終端控制 |
*1 在節能待機模式下，不能通過LAN端口操控投影機，只能通過串行端口接受外部控制指令。
*2 刷新率的變化取決于掃描頻率。
*3 普通模式下在屏幕中心測量的所有出廠產品的平均亮度輸出值。
*4 有關測量方法及標注方法根據ISO/IEC21118: 2012 國際標準。此數值為所有出廠產品的平均值。
*5 選用ET-D3LEW50C時，不支持光軸移動功能。
*6 支腳最短時。
*7 不包含支腳。
*8 平均值，個體不同將有所差異。
*9 當海拔高度為1,400米–4,200米時，運行溫度為0–40°C。節能或普通模式下，海拔高度為0–2,700米且運行溫度超過40°C或在海拔高度為2,700–4,200米且運行溫度超過25°C的情況下使用時，光通量將減少以保護投影機。
|
皖公網安備 34010402702218號
